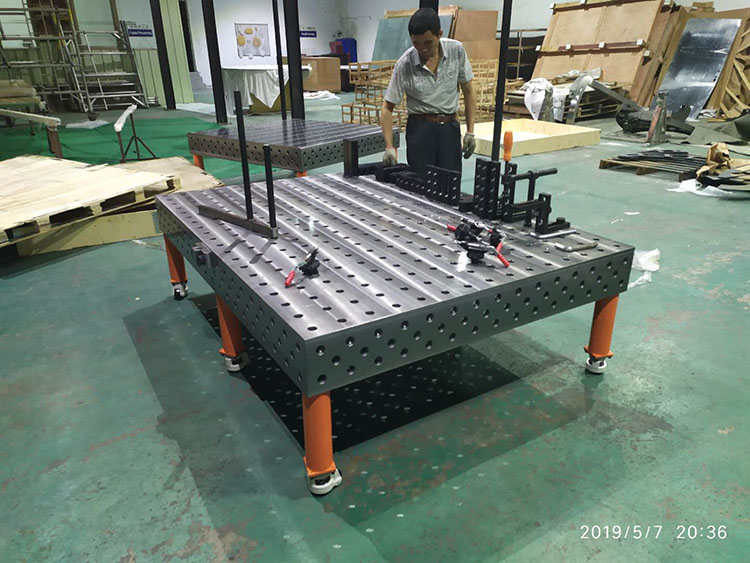

鑄鐵三維焊接平台標注型號相對的尺寸

鑄鐵三維焊接平台按孔係分為:Φ28和Φ16兩大係列.按結構分為二維柔性組合工裝和三維柔性組合工裝.工裝平台按材料分為鋼件平台和鑄鐵平台以及複合板平台,三維鑄鐵平台工裝平台的平麵度:≤0.15mm/m2, 3D平台平麵與側麵的垂直度:≤0.15mm/m。

鑄鐵三維焊接平台Φ16係列孔距為50mm.Φ28係列孔距為100mm。鑄鐵三維焊接平台的承載能力高，鋼性穩定，它的五個麵均加工有規則的孔，並刻有網線。　 　 　 　 　 　 　

三維鑄鐵平台孔距位置公差±0.05mm以內。

三維鑄鐵平台台麵采用帶孔格板形式，孔徑有D28 D16兩個係列，在精度的台麵上每隔100mm分布著D28的圓孔，每隔50mm分布著D16的圓孔，平均分布著100*100mm的網格線。　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　

鑄鐵三維焊接平台可方便地延伸和擴展,組合。經擴展的標準台麵可模塊化的定位和夾緊直接連接在一起。在安裝、調整和定位工件過程將三維鑄鐵平台係統的通用功能展示的不錯，尤其在了大型工件方麵的應用上。
