機床（chuáng）床身（shēn）鑄造工藝

泊頭市欧9美春色機械生產機（jī）床立柱機床橫梁，機床床身。

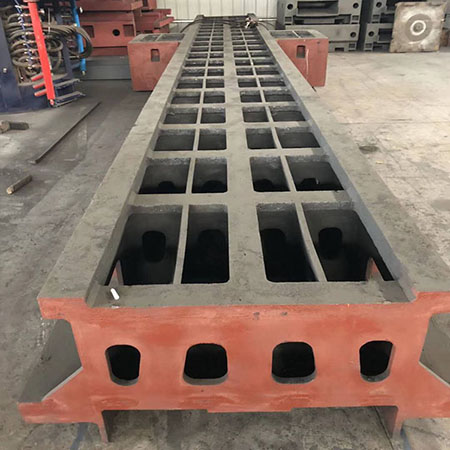

機床床身是機床主要部件，機床（chuáng）橫梁一般采用鑄造（zào）方法生產（chǎn）。對於大型（xíng）床身，根據功能需要，設（shè）計的床身壁厚懸殊較大，這將造成鑄件在（zài）凝固過程中產生殘餘應力，影響床身尺寸精度和使用壽命。近年來，殘餘應力的去除引起業界的大關注，特別是振動時（shí）效技（jì）術因其具有節（jiē）能等優點而被廣泛應用。泊（bó）頭市欧9美春色機械振（zhèn）動（dòng）時效工藝參數的確（què）定（dìng）確切了解工件殘餘應力的分布和大（dà）小。

泊頭（tóu）市欧9美春色機械機床立柱（zhù）鑄造的基本（běn）工藝條件：采用樹脂砂型鑄造方法。鑄造（zào）工藝流程為（wéi）澆注溫度為1400℃，72小時後落砂，自然冷卻（què）。

鑄件凝固過程中係（xì）統（tǒng）的熱物理參數、熱邊界條件以及係統內（nèi）能都隨時間而變化。

由於機（jī）床立柱的尺（chǐ）寸較大，在初始澆注時模（mó）型的溫度（dù）並不均勻。假設開始澆注短（duǎn）時（shí）間0.01s範圍內穩態熱分析的結果作為後續瞬態熱分析的初始條件。泊頭市（shì）欧9美春色機械鑄件初始溫度：1400℃，鑄型（xíng）初始溫度：25℃。對鑄造過程進（jìn）行熱（rè）分析的（de）邊界條件是（shì）鑄型與空氣之間的空氣對流。由於砂型鑄造，對流係數隨溫度變化不大，取為常數65W/m2.C。

在強通風對流條件（jiàn）下，床身溫度變化非常快，較初1小時溫度下降高達180℃，4小時後床身整體溫度已降至50℃以下，且較（jiào）低溫度（dù）已接近室溫。隨後由於本身溫（wēn）度較低，溫度變化相對緩慢，7h後較高溫度（dù）降至28.5℃，整體溫差隻有3℃。同時可以看到鑄件（jiàn）在落砂後，自然對流條件下較薄部位（wèi）的筋板和（hé）橫斷隔板降溫較快，較厚部位的（de）無排屑孔導軌降溫較慢。
